Der richtige Modellbahn-Unterbau für deine TT-Anlage

Welcher Modellbahn-Unterbau eignet sich für eine TT-Anlage?

Der passende Unterbau hängt vor allem von Größe, Anlagenkonzept, handwerklichen Möglichkeiten und dem geplanten Aufbau ab. Wer nicht selbst sägen, fräsen und einen kompletten Rahmen konstruieren möchte, findet inzwischen mehrere fertige oder teilfertige Systeme. Sie reichen von einfachen Modulkästen bis hin zu individuell kombinierbaren Stecksystemen für komplexe Anlagen mit mehreren Ebenen.

Der Modellbahn-Unterbau ist der wichtigste und gleichzeitig unscheinbarste Teil deiner TT-Anlage. Viele Entscheidungen, die in dieser frühen Bauphase getroffen werden, lassen sich später nur noch mit erheblichem Aufwand oder überhaupt nicht mehr korrigieren.

In diesem Beitrag geht es deshalb um fertige und teilfertige Lösungen verschiedener Hersteller. Zunächst bekommst du einen Überblick über die unterschiedlichen Konstruktionsprinzipien. Anschließend schauen wir uns die einzelnen Systeme genauer an und vergleichen ihre jeweiligen Stärken und Schwächen.

So bekommst du eine erste Orientierung, welches System zu deiner geplanten Modellbahnanlage passen könnte.

Warum überhaupt auf Hersteller-Lösungen zurückgreifen und nicht selbst bauen?

Es gibt einige gute Gründe, warum ein Modellbahner den Unterbau seiner Anlage nicht komplett selbst bauen möchte.

Aus meinem Alltag im Modellbahn-Geschäft kenne ich die flapsige Aussage: „Ich habe eine Platte, die ist so und so groß.“ Da ist sie also wieder, die berühmte Modellbahnplatte.

Natürlich ist damit im Idealfall nicht einfach eine einzelne Span- oder Tischlerplatte gemeint, die auf ein paar Böcke gelegt wird. Eine solche Konstruktion kann sich mit der Zeit verziehen oder durchhängen und damit schlimmstenfalls auch die sauber verlegten Gleise beeinträchtigen.

Ein vernünftiger Anlagenunterbau besteht vielmehr aus einer stabilen Rahmenkonstruktion, auf der anschließend Platten, Trassenbretter oder einzelne Landschaftsebenen aufgebaut werden.

Und genau hier kommt es auf Genauigkeit und Stabilität an.

Für den klassischen Eigenbau braucht man neben ausreichend Platz auch das passende Werkzeug und zumindest grundlegende Kenntnisse in der Holzbearbeitung. Schließlich soll diese Konstruktion im besten Fall mehrere Jahrzehnte eine komplette Modellbahnanlage tragen.

Und ganz praktisch gefragt: Wer möchte schon unbedingt Sägestaub und Holzspäne in der Wohnung verteilen?

Genau an diesem Punkt setzen die fertigen Unterbau-Systeme verschiedener Hersteller an. Dabei verfolgen die Anbieter teilweise recht unterschiedliche Ansätze.

Welche Lösungsansätze gibt es beim fertig kaufbaren Modellbahn-Unterbau?

Beim ersten Blick auf die verfügbaren Systeme fällt auf, dass sich viele Lösungen konstruktiv ähneln. Die größten Unterschiede liegen häufig beim verwendeten Material, beim Rastermaß, beim Lieferzustand und natürlich beim Preis.

Es gibt aber auch Systeme, die einen deutlich anderen Ansatz verfolgen.

Unterbau-Module:

In einem festen Raster kombinierbare Unterbau-Module sind eine naheliegende Lösung und wahrscheinlich auch die Variante, die aktuell am häufigsten angeboten wird.

Das Grundprinzip ist einfach: Ein stabiler Rahmen wird mit einer Deckplatte versehen und erhält Bohrungen beziehungsweise Öffnungen für Verschraubungen und Kabelführungen. Mehrere dieser Kästen lassen sich anschließend zu einer größeren Anlagenfläche miteinander verbinden.

Wie flexibel das Ganze am Ende ist, hängt stark davon ab, wie viele unterschiedliche Größen und Formen ein Hersteller anbietet.

Module miteinander verschrauben, Beine darunter und fertig?

Fast!

Einige Hersteller liefern ihre Module bereits komplett montiert. Andere bieten sie als Bausatz an, der zuhause erst zusammengesetzt werden muss. Das erinnert teilweise durchaus an das bekannte Möbelhaus-Prinzip.

Vereinfacht gesagt ist ein Unterbau-Modul also ein stabiler Kasten aus Rahmen und Deckplatte, der in verschiedenen Größen und Formen angeboten und innerhalb eines vorgegebenen Rasters mit weiteren Modulen kombiniert werden kann.

Die Systeme unterscheiden sich vor allem bei Material, Rastermaß, Preis und Lieferzustand. Bei der grundsätzlichen Systemlogik liegen viele Angebote dagegen erstaunlich dicht beieinander. Die konstruktiven Ähnlichkeiten sind teilweise offensichtlich. Woher einzelne Hersteller ihre Inspiration genommen haben, lässt sich von außen natürlich nicht seriös beurteilen.

Vorteile

• Innerhalb des jeweiligen Rasters sehr flexibel kombinierbar
• Einfach und schnell aufzubauen
• Große Anlagenflächen lassen sich vergleichsweise schnell erstellen
• Bei hochwertigem Sperrholz sehr stabil und langlebig
• Wenig bis keine eigene Holzbearbeitung notwendig

Nachteile

• Die Planung bleibt an das jeweilige Raster gebunden
• Individuelle Anlagenformen sind nur innerhalb der verfügbaren Module möglich
• Mehrere Landschafts- oder Trassenebenen sind bei vielen Systemen nicht vorgesehen
• Je nach Konstruktion und Verbindung können große, punktuell verschraubte Flächen langfristig zusätzliche Abstützungen benötigen

Individuelle Unterbau-Systeme

Individuelle Unterbau-Systeme folgen weniger einer klassischen Rasterlogik und eher einem Baukasten- beziehungsweise Puzzle-Prinzip.

Dabei werden einzelne, häufig lasergeschnittene Bauteile aus Sperrholz miteinander verbunden. Durch unterschiedliche Platten, Streben und Steckverbindungen lässt sich daraus ein Unterbau entwickeln, der wesentlich stärker an den tatsächlichen Gleisplan und die gewünschte Landschaft angepasst werden kann.

Diese Art von System bietet deutlich mehr Freiheit, ist zuhause allerdings auch komplexer aufzubauen.

Je nach Hersteller entsteht aus größeren Platten und Querstreben ein räumliches Gerüst. Lange Steckverbindungen sorgen dabei für Stabilität. Besonders interessant ist, dass sich mit solchen Konstruktionen auch unterschiedliche Höhenebenen realisieren lassen.

Damit werden beispielsweise Schattenbahnhöfe, ansteigende Strecken oder übereinanderliegende Trassen deutlich einfacher umsetzbar.

Zusammengefasst bieten solche Systeme wesentlich mehr Freiheit bei der individuellen Gestaltung des Unterbaus. Gleichzeitig ist der Aufbau anspruchsvoller als bei klassischen Modulkästen.

Vorteile

• Sehr flexible und individuelle Anlagenplanung
• Mehrere Ebenen möglich
• Stabile Steck- und Rahmenkonstruktionen
• Sehr gut für Schattenbahnhöfe und komplexe Gleisführungen geeignet
• Hochwertige, industriell präzise gefertigte Bauteile

Nachteile

• Deutlich kleinteiliger als klassische Unterbau-Module
• Planung und Montage sind anspruchsvoller
• Das System muss zuhause vollständig zusammengesetzt werdenn

Modellbahn-Unterbau-Systeme im Vergleich

Damit kommen wir zu den Systemen, die ich in diesem Beitrag vorstellen möchte. In der folgenden Tabelle fasse ich zunächst die wichtigsten Eigenschaften zusammen.

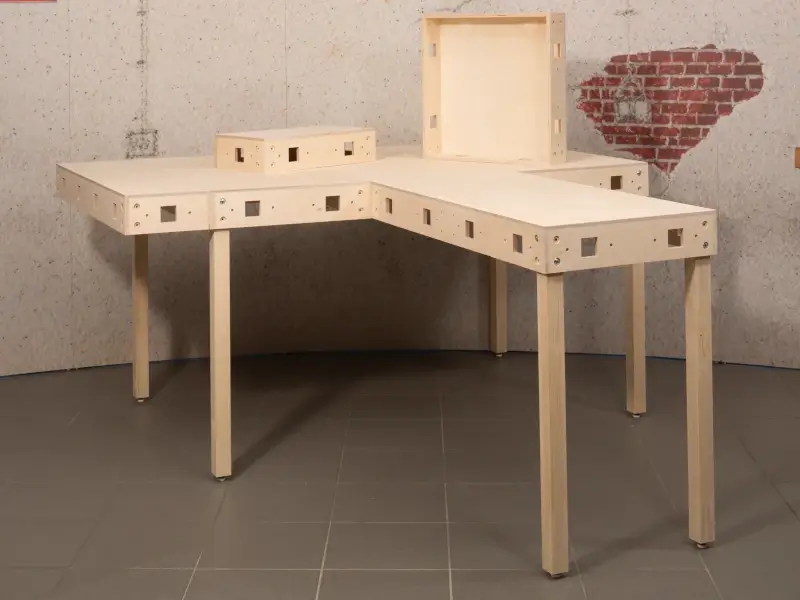

Auhagen Unterbau-Modul-System

Auhagen war der erste für mich bewusst wahrnehmbare Serienhersteller, der ein umfangreiches System fertiger Unterbau-Module angeboten hat.

Gestartet wurde mit einem vergleichsweise überschaubaren Grundraster, das in den vergangenen Jahren deutlich erweitert wurde. Mittlerweile gibt es sogar spezielle Module, die beispielsweise für Anlagen mit dem CarMotion-System interessant sind.

Auhagen fertigt die Module aus Sperrholz und liefert sie bereits fertig montiert aus. Für den Modellbahner bedeutet das: Module auswählen, miteinander verbinden, Untergestell beziehungsweise Beine montieren und anschließend mit dem eigentlichen Anlagenbau beginnen.

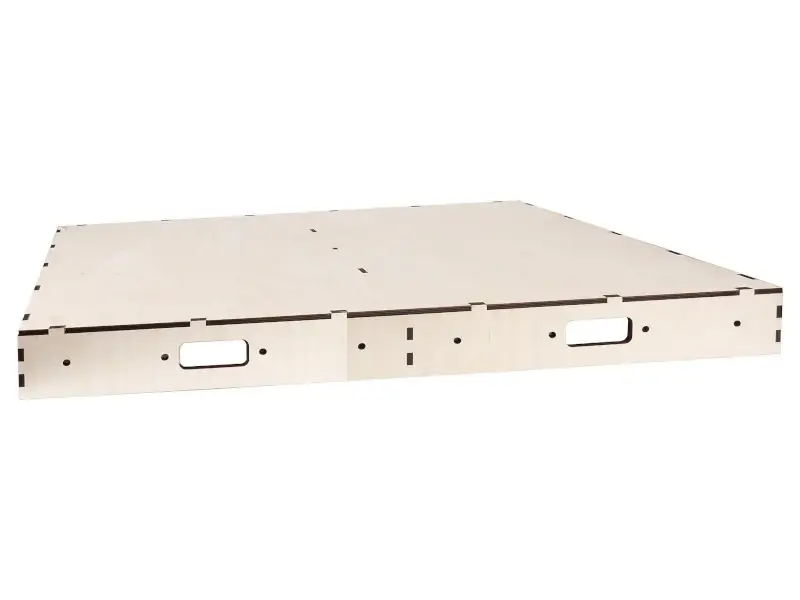

Anlagenunterbau von Faller

Mit Faller hat sich ein weiterer großer Hersteller dem Thema Anlagenunterbau angenommen.

Beim grundsätzlichen Modulprinzip gibt es Ähnlichkeiten zu anderen Systemen, in Fertigung und Lieferzustand geht Faller jedoch einen anderen Weg. Während andere Anbieter ihre Bauteile beispielsweise CNC-fräsen, setzt Faller auf lasergeschnittene Elemente.

Auch beim Lieferzustand gibt es einen deutlichen Unterschied: Die Module werden nicht fertig montiert geliefert, sondern als Bausatz. Die einzelnen Elemente lassen sich allerdings vergleichsweise unkompliziert zusammenfügen.

Als Material kommt ebenfalls Sperrholz zum Einsatz.

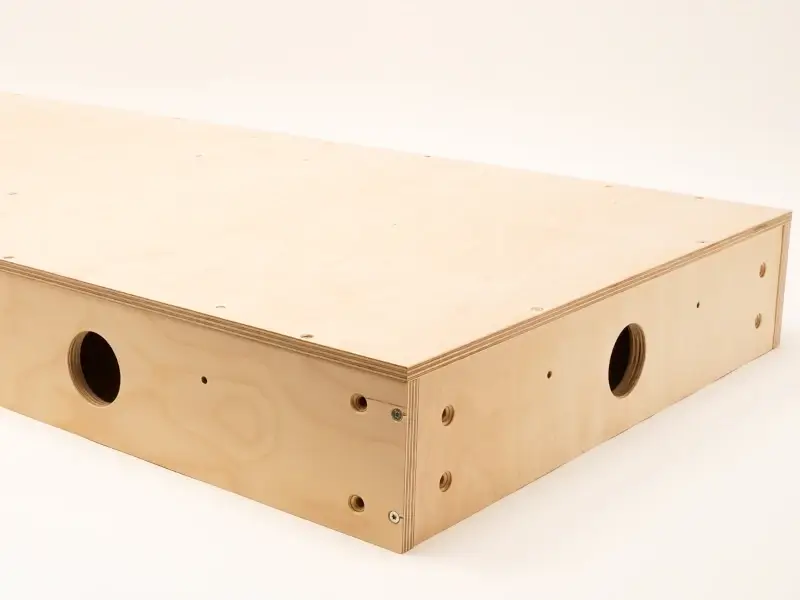

BraucheModellbahn Module für den Unterbau

Auch BraucheModellbahn bietet modulare Kästen für den Anlagenunterbau an.

Konstruktiv fallen deutliche Ähnlichkeiten zu anderen am Markt verfügbaren Modul-Systemen auf. Die angebotenen Modulgrößen unterscheiden sich jedoch, sodass hier ein eigenes Raster entsteht.

Positiv hervorzuheben ist das verwendete kreuzverleimte Sperrholz beziehungsweise Multiplex. Dieses Material ist für einen dauerhaft stabilen Unterbau grundsätzlich eine gute Wahl.

Die Module werden als Bausatz geliefert und müssen vom Modellbahner selbst zusammengesetzt werden.

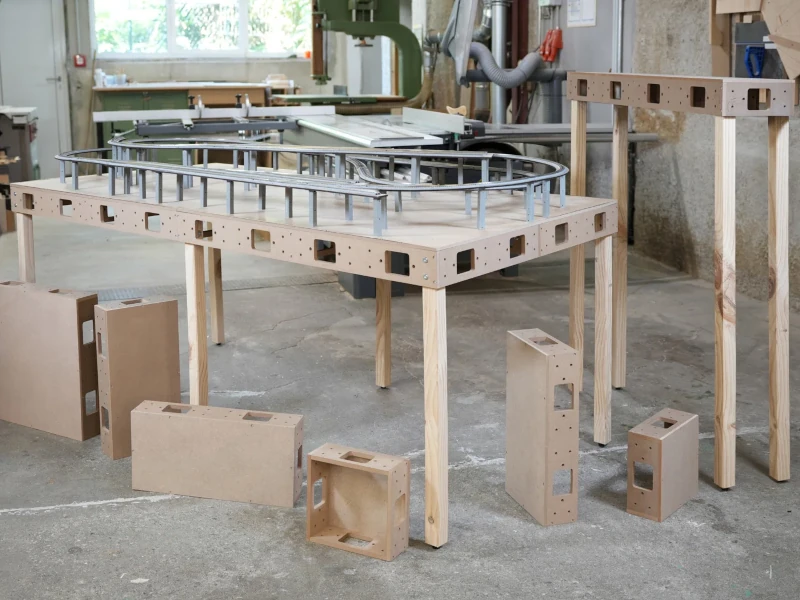

Als Neuheit für 2027 angekündigt: Unterbau-Module von NOCH

Ein weiteres Modul-System wurde von NOCH angekündigt und soll ab Januar 2027 erhältlich sein.

Auch hier folgt die Konstruktion dem bekannten Prinzip modular kombinierbarer Unterbaukästen. Einige konstruktive Details erinnern deutlich an bereits etablierte Lösungen am Markt. Ohne Einblick in die Entwicklung lässt sich daraus allerdings keine seriöse Aussage darüber ableiten, wodurch diese Ähnlichkeiten entstanden sind.

Wie bei Faller erhält der Käufer einen Bausatz und montiert die einzelnen Kästen selbst.

Besonders interessant finde ich die Materialwahl. NOCH setzt nach bisherigem Stand auf MDF, also mitteldichte Faserplatte. Wie gut sich dieses Material langfristig für einen modularen Anlagenunterbau eignet und wie sich Gewicht, Stabilität und Kantenempfindlichkeit in der Praxis auswirken, möchte ich mir genauer ansehen, sobald das System tatsächlich verfügbar ist.

Angekündigt wurde außerdem ein sehr attraktives Preisniveau. Allein deshalb dürfte sich ein genauer Blick auf das System lohnen.

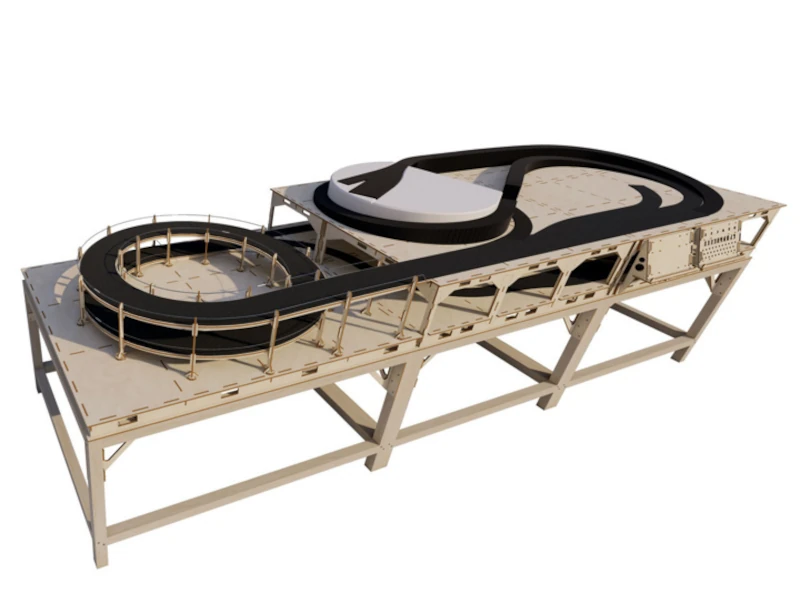

Das I-Track-System von Hacker Train Systems

Hacker Train Systems verfolgt mit dem I-Track-System einen deutlich anderen Ansatz.

Hier wird der Modellbahn-Unterbau aus einzelnen lasergeschnittenen Sperrholz-Elementen zusammengesetzt. Durch die Steckkonstruktion entsteht ein individuell planbarer und gleichzeitig sehr stabiler Anlagenunterbau.

Der große Unterschied zu klassischen Modulkästen liegt in der räumlichen Gestaltung. Das System ist ausdrücklich dafür ausgelegt, auch mehrere Ebenen umzusetzen.

Damit werden beispielsweise Schattenbahnhöfe, Steigungen und übereinanderliegende Strecken möglich.

Hacker bietet außerdem passende Trassenbretter und Lösungen für Gleiswendel an. Dadurch entsteht ein vergleichsweise vollständiges System für Modellbahner, die eine komplexere Anlage bauen möchten, aber selbst möglichst wenig sägen, fräsen oder anderweitig Holz bearbeiten wollen.

Fazit zum fertigen und teilfertigen Modellbahn-Unterbau

Eine Sache dürfte ziemlich unstrittig sein: Für einfache Anlagenkonzepte, insbesondere ohne große Höhenunterschiede oder komplexe Schattenbahnhöfe, sind fertige oder teilfertige Modulkästen eine ausgesprochen komfortable Lösung.

Module auswählen, miteinander verbinden und mit dem eigentlichen Anlagenbau beginnen. Gerade für Modellbahner ohne eigene Werkstatt oder entsprechende Maschinen kann das enorm viel Arbeit sparen. Gleichzeitig bleibt die Wohnung weitgehend frei von Sägestaub und den anderen Begleiterscheinungen der Holzbearbeitung.

Für modulare Anlagen und insbesondere Ausstellungsanlagen würde ich persönlich aktuell eher zu fertig montierten Modulkästen wie denen von Auhagen tendieren. Der schnelle Aufbau und die robuste Konstruktion spielen hier ihre Stärken aus.

Bei einer größeren und komplexeren Heimanlage mit Schattenbahnhof, unterschiedlichen Höhen und freierer Gleisführung finde ich dagegen Systeme wie I-Track von Hacker deutlich spannender. Hier bietet der konstruktive Ansatz wesentlich mehr Möglichkeiten.

Meinung des Autors: Ich selbst baue meine Anlagenunterbauten trotzdem weiterhin gern komplett selbst. Nicht weil fertige Systeme grundsätzlich schlechter wären, sondern weil mir die Holzbearbeitung schlicht sehr viel Spaß macht. Wer darauf verzichten kann, findet inzwischen aber einige interessante Lösungen, mit denen sich ein stabiler Modellbahn-Unterbau auch ohne eigene Werkstatt umsetzen lässt.
